Name: EC510-KH/EC511-KH
Brand: DFI

US Store

EC510-KH/EC511-KH

概要

トップページ産業用コンピューターファンレス組み込みシステム EC510-KH/EC511-KH

Rugged and Fanless Embedded System, Wide Temperature: -40 to +70°C

Intel® 7th Gen Kaby Lake Mobile Processors Xeon/Core i7/i5/i3

Supports Dual Channel DDR4 SODIMM up to 64GB

Triple Independent Displays: 1 VGA + 1 DVI or HDMI + 1 HDMI or DP

Rich I/O connectivity: 4 PoE + 2 LAN, 5 COM, 4 USB 3.0, 2 USB 2.0, 1 M.2 NVMe slots

Supports 1 PCIe x16 or 1 PCI

15-Year CPU Life Cycle Support Until Q1' 32 (Based on Intel IOTG Roadmap)

ステータス : 量産中今すぐ購入する (US)

+比較 +見積もり

製品比較
あなたは 0 個のアイテムがあります。3製品まで比較することができます
今すぐ比較する

見積もり
あなたは 0 個のアイテムがあります。3製品まで見積もることができます
今すぐお見積もりする

EC510-KH/EC511-KH 組み込みソリューション搭載： DFI専用マザーボード

EC510-KH/EC511-KH 関連タグ

#IoT#Intel#PoE#Mini PCIe#ファンレス設計#PCIe x16#Windows#Linux#HDMI#DVI-D#VGA#DP#DDR4#CE認証#FCC認証#Azure認証#マテリアルハンドリング#SCARA 水平多関節ロボット#レガシー ISA/PCI 拡張スロット

システム

プロセッサー

7th Generation Intel® Core™ Processors, BGA 1440
Intel® Xeon® Processor E3-1535M v6, Quad Core, 8M Cache, 3.1GHz (4.2GHz), 45W (CM238 only)
Intel® Core™ i7-7820EQ Processor, Quad Core, 8M Cache, 3.0GHz (3.7GHz), 45W
Intel® Core™ i5-7440EQ Processor, Quad Core, 6M Cache, 2.9GHz (3.6GHz), 45W
Intel® Core™ i5-7442EQ Processor, Quad Core, 6M Cache, 2.1GHz (2.9GHz), 25W
Intel® Core™ i3-7100E Processor, Dual Core, 3M Cache, 2.9GHz, 35W
Intel® Core™ i3-7102E Processor, Dual Core, 3M Cache, 2.1GHz, 25W

チップセット

Intel® CM238 Chipset
Intel® QM175 Chipset

メモリ

Two 260-pin SODIMM up to 32GB (CM238 supports ECC)
Dual Channel DDR4 2400MHz

BIOS

Insyde SPI 128Mbit

グラフィックス

コントローラー

Intel® HD Graphics

機能

OpenGL up to 5.0, DirectX 11, OpenCL 2.1
HW Decode: HEVC/H.265, H.264, M/JPEG, MPEG2, VC1/WMV9, VP8 (8-bit), VP9 (10-bit)
HW Encode: HEVC/H.265, M/JPEG, MPEG2, VP8

ディスプレイ

1 x VGA
1 x HDMI or DVI (DVI-D signal)
1 x HDMI or DP
VGA: resolution up to 1920x1200 @ 60Hz
DVI: resolution up to 1920x1200 @ 60Hz
HDMI: resolution up to 4096x2160 @ 24Hz
DP: resolution up to 4096x2304 @ 60Hz

トリプルディスプレイ

VGA + HDMI or DVI (DVI-D signal) + HDMI or DP

ストレージ

内部

2 x 2.5" SATA 3.0 Drive Bay
support RAID 0/1

拡張

インターフェイス

1 x PCIe x16 (EC511-KH only) or 1 x PCI (EC510-KH only)
1 x M.2 2280 M key (PCIe x4 NVMe, Intel optane memory support)
1 x Full-size Mini PCIe with micro SIM socket (PCIe/USB)
1 x Full/Half-size Mini PCIe with micro SIM socket (USB)

イーサネット

コントローラー

4 x Intel® I210IT PCIe (10/100/1000Mbps)
1 x Intel® I211IT PCIe (10/100/1000Mbps)
1 x Intel® I219LM with iAMT11.0 PCIe (10/100/1000Mbps) (only Core i7/i5 supports iAMT)

LED

インジケーター

1 x Power LED
1 x HDD LED

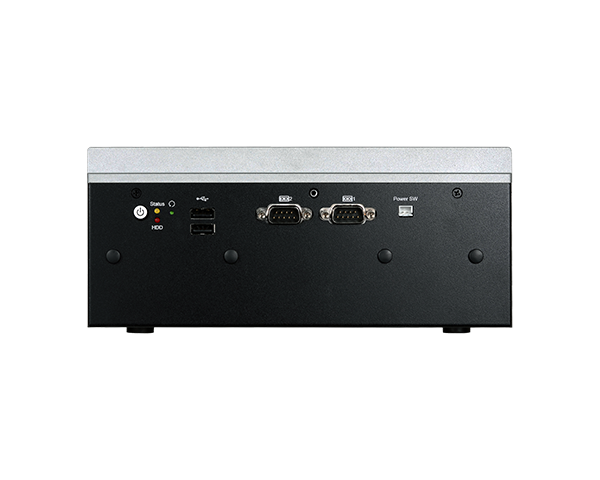

フロントI/O

シリアル

2 x RS-232/422/485 (DB-9) (RS-232 with power)

USB

2 x USB 2.0 (type A)

ボタン

1 x Power Button
1 x Reset Button

Wi-Fiアンテナ

4 x Antenna Hole

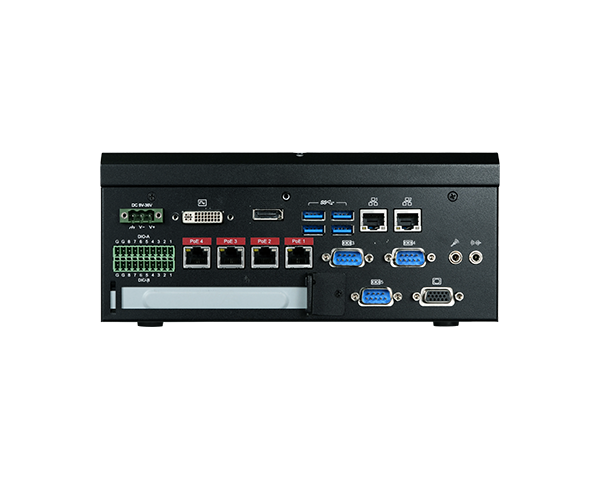

リアI/O

イーサネット

6 x GbE (RJ-45) or 2 x GbE (RJ-45) + 4 x PoE

シリアル

3 x RS-232/422/485 (DB-9)

USB

4 x USB 3.0 (type A)

DIO

16 bit DIO

ディスプレイ

1 x VGA
1 x HDMI or DVI (DVI-D signal)
1 x HDMI or DP

オーディオ

1 x Line-out
1 x Mic-in (available upon request)

ウォッチドッグ

出力とインターバル

System Reset, Programmable via Software from 1 to 255 Seconds

セキュリティ

TPM

TPM 2.0 (optional)

電源

タイプ

Wide Range 9~36V

コネクター

3-pole Terminal Block
2-pin Power Extension Switch Connector

OSサポート

Windows 10 IoT Enterprise 64 Bit
Linux (available upon request)

環境

動作温度

0 to 50°C (HDD)
-20 to 60°C (SSD)
-40 to 70°C (optional)

保管温度

-20 to 85°C

相対湿度

5 to 95% RH (non-condensing)

メカニズム

構築

Metal + Aluminum

取り付け

Wall Mount

寸法（W×H×D）

235 x 102.5 x 221.2mm

重量

4.1 kg

規格と認証

衝撃

Half sine wave 3G, 11ms, 3 shock per axis

振動

IEC68-2-64

認定

CE, FCC Class A, Microsoft Azure

パッキングリスト

1 EC510-KH/EC511-KH system unit
1 Extend power switch cable
1 terminal block 3pole for DC input
1 cable with 2 wire stripped and tinned to DC jack

Country of Origin

台湾

注文情報

モデル名部品番号説明
モデル名 :
EC510-KH, EC511-KH 部品番号 :
750-EC5112-000G 説明 :
EC511-KH Fanless, KH263-QM175, I7-7820EQ, 6 COM, 6 USB, 2 LAN + 4 POE, 16bit DIO, PCIe x16 DC 9~36V input, F/G SYSTEM RoHS
モデル名 :
EC510-KH, EC511-KH 部品番号 :
750-EC5112-100G 説明 :
EC511-KH Fanless, KH263-QM175, I7-7820EQ, 6 COM, 6 USB, 6 LAN, 16bit DIO, PCIe x16 DC 9~36V input, F/G SYSTEM RoHS

オプションアイテム

品名部品番号説明
品名 :
M.2 SSD 部品番号 :
785-M2PCIE032G
785-M2PCIE064G
785-M2PCIE128G
785-M2PCIE256G 説明 :
32GB, M.2 2280 SSD, PCIE x4, M Key, TLC, RoHS
64GB, M.2 2280 SSD, PCIE x4, M Key, TLC, RoHS
128GB, M.2 2280 SSD, PCIE x4, M Key, TLC, RoHS
256GB, M.2 2280 SSD, PCIE x4, M Key, TLC, RoHS
品名 :
2.5" SSD 部品番号 :
785-S25032G
785-S25064G
785-S25128G
785-S25256G
785-S25512G 説明 :
32GB, 2.5" SSD, SATA3, MLC, RoHS
64GB, 2.5" SSD, SATA3, MLC, RoHS
128GB, 2.5" SSD, SATA3, MLC, RoHS
256GB, 2.5" SSD, SATA3, MLC, RoHS
512GB, 2.5" SSD, SATA3, MLC, RoHS
品名 :
Wi-Fi/BT Kit 部品番号 :
612-WPEQ26-000G 説明 :
MINI-CARD 802.11ac/a/b/g/n+BT, 2T2R, WPEQ-261ACN(BT), SPARKLAN
品名 :
Power Cord 部品番号 :
785-PWRD 説明 :
Power Cord, Standards (USA/EUR/CH/UK), 1.8m, RoHS
品名 :
Power Adapter 部品番号 :
671-110002-100G
671-110003-100G
671-112005-100G
671-116003-000G 説明 :
100W, 12V, Level 6, RoHS
120W, 19V, Level 6, RoHS
120W, 24V, Level 6, Wide Temp, RoHS
160W, 19V, Level 6, RoHS
品名 :
Wall Mount 部品番号 :
761-EC5410-000G 説明 :
Wall Mount Kit, RoHS
品名 :
SO-DIMM 部品番号 :
138-540002-106G
138-580004-102G
138-5G0163-102G
138-580004-104G
138-5G0163-103G
138-540002-107G
138-580004-103G
785-RSOD44G
785-RSOD48G
785-RSOD416G
785-RSOD432G 説明 :
4GB DDR4 2666Mhz SO-DIMM 1Rx8 512Mx8 CL19 1.2V
8GB DDR4 2666Mhz SO-DIMM 1Rx8 1Gx8 CL19 1.2V
16GB DDR4 2666Mhz SO-DIMM 2Rx8 1Gx8 CL19 1.2V
8GB DDR4 2666Mhz SO-DIMM 1Rx8 IND 1Gx8 CL19 1.2V, wide temp.
16GB DDR4 2666Mhz SO-DIMM 2Rx8 IND 1Gx8 CL19 1.2V, wide temp.
4GB DDR4 2666Mhz ECC-SO-DIMM 1Rx8 512Mx8 CL19 1.2V
8GB DDR4 2666Mhz ECC-SO-DIMM 1Rx8 1Gx8 CL19 1.2V
SODIMM, DDR4 Module, 4GB, RoHS
SODIMM, DDR4 Module, 8GB, RoHS
SODIMM, DDR4 Module, 16GB, RoHS
SODIMM, DDR4 Module, 32GB, RoHS

EC510-KH/EC511-KH｜Intel®｜産業用コンピューター｜DFI

EC510-KH/EC511-KH 概要

Rugged and Fanless Embedded System, Wide Temperature: -40 to +70°C

Intel® 7th Gen Kaby Lake Mobile Processors Xeon/Core i7/i5/i3

Supports Dual Channel DDR4 SODIMM up to 64GB

Triple Independent Displays: 1 VGA + 1 DVI or HDMI + 1 HDMI or DP

Rich I/O connectivity: 4 PoE + 2 LAN, 5 COM, 4 USB 3.0, 2 USB 2.0, 1 M.2 NVMe slots

Supports 1 PCIe x16 or 1 PCI

15-Year CPU Life Cycle Support Until Q1' 32 (Based on Intel IOTG Roadmap)

EC510-KH/EC511-KH Feature

ワイド電圧: 9~36V DC-in

ファンレス設計

PCIe x16

Mini PCIe

ワイド温度: -40~70°C

EC510-KH/EC511-KH 認定

RoHS 認証

CE 認証

FCC 認証

Azure 認証
