SD106-Q170

Übersicht

Home Industrie-Motherboards Mini-ITX SD106-Q170

6th/7th Gen Intel® Core™ with Intel® Q170

2 DDR4 SODIMM up to 32GB

Multiple expansion: 1 PCIe x16, 2 Mini PCIe

Rich I/O: 2 Intel GbE, 2 COM, 4 USB 3.0, 4 USB 2.0

Three independent displays: DP++ + LVDS + eDP

DP++ resolution supports up to 4096x2304 @ 60Hz

Storage: 2 SATA 3.0

10-Year CPU Life Cycle Support Until Q2' 25 (Based on Intel IOTG Roadmap)

Status : Eingeführt Jetzt kaufen (US)

+Vergleichen +Angebot

Produktvergleich
Sie haben 0 Artikel.bis zu 3 Produkte.
Jetzt vergleichen

Angebot
Sie haben 0 Artikel.bis zu 3 Produkte.
Jetzt Angebot machen

SD106-Q170 Verwandte Tags

#Intel#Mini PCIe#PCIe x16#Windows#DP#DDR4

System

Prozessor

7th Generation Intel® Core™ Processors, LGA 1151 Socket
Intel® Core™ i7-7700 Processor, Quad Core, 8M Cache, 3.6GHz (4.2GHz), 65W
Intel® Core™ i5-7500 Processor, Quad Core, 6M Cache, 3.4GHz (3.8GHz), 65W
Intel® Core™ i3-7101E Processor, Dual Core, 3M Cache, 3.9GHz , 65W
6th Generation Intel® CoreTM Processors, LGA 1151 Socket
Core i7-6700TE (Skylake-S/R0-SR2LP) / 35W / LGA1151
Core i7-6700 (Skylake-S/R0-SR2BT) / 65W / LGA1151
Core i5-6500 (Skylake-S/R0-SR2BX) / 65W / LGA1151
Core i5-6500TE (Skylake-S/R0-SR2LR) / 35W / LGA1151
Core i3-6100TE (Skylake-S/R0-SR2LS) / 35W / LGA1151
Core i3-6100 (Skylake-S/S0-SR2HG) / 51W / LGA1151
Pentium-G4400 (Skylake-S/R0-SR2DC) / 54W / LGA1151
Pentium-G4400TE (Skylake-S/R0-SR2LT) / 35W / LGA1151
Celeron G3900TE (Skylake-S/R0-SR2LU) / 35W / LGA1151

Chipsatz

Intel® Q170 Chipset

Speicher

Two 260-pin SODIMM up to 32GB
Dual Channel DDR4 1866/2133MHz

BIOS

Insyde SPI 128Mbit

Grafik

Controller

Intel® HD Gen 9 Graphics

Merkmal

OpenGL 5.0, DirectX 12, OpenCL 2.1
HW Decode: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
HW Encode: MPEG2, AVC/H264, JPEG, HEVC/H265, VP8, VP9

1 x eDP
1 x LVDS
1 x DP++
eDP: resolution up to 4096x2304@ 60Hz
LVDS: resolution up to 1920x1080 @ 60Hz
DP++: resolution up to 4096x2304@ 60Hz

Dreifachanzeige

DP++ + eDP + LVDS

Erweiterung

Schnittstelle

1 x Full-size Mini PCIe (USB/PCIe/SATA, SATA by default)
1 x Half-size Mini PCIe (USB/PCIe/SATA, Mini PCIe by default)
1 x PCIe x16 (Max. 75W)

Audio

Audiocodec

Realtek ALC888S-VD2-GR

Ethernet

Controller

1 x Intel® I219LM PCIe with iAMT11.0 (10/100/1000Mbps) (only Core i7/i5 supports iAMT)
1 x Intel® I211AT PCIe (10/100/1000Mbps)

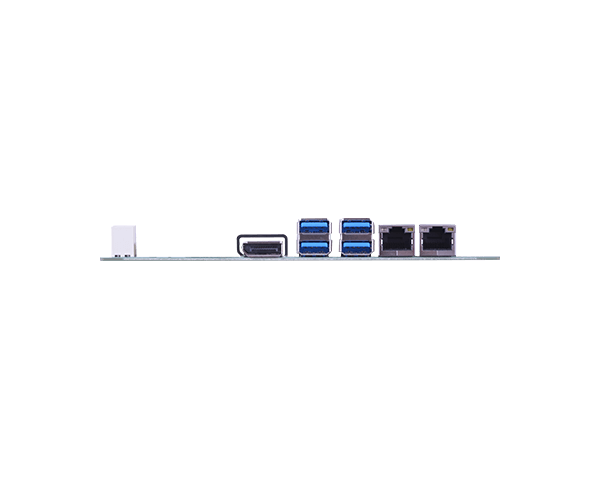

I/O Rückseite

Ethernet

2 x GbE (RJ-45)

USB

4 x USB 3.0

1 x DP++

I/O Innenseite

Seriell

2 x RS-232 (2.00mm pitch)

USB

4 x USB 2.0 (2.00mm pitch)

1 x LVDS LCD Panel Connector
1 x eDP

Audio

1 x Audio (Line-out/Mic-in)
1 x Speaker (3W amplifier)

SATA

2 x SATA 3.0 (up to 6Gb/s)

SMBus

1 x SMBus (2.00mm pitch)

Andere I/O

1 x Intrusion (2.54mm pitch)
1 x CPU FAN (2.54mm pitch)
2 x SYS FAN (2.54mm pitch)

Watchdog

Ausgabe und Intervall

System Reset, Programmable via Software from 1 to 255 Seconds

Sicherheit

TPM

TPM2.0 (opt.)

Leistung

Typ

15~36V DC in

RTC-Batterie

CR2032 Coin Cell

Betriebssystemunterstützung

Betriebssystem-unterstützung

Windows 7
Windows 10
Windows 8.1

Umgebung

Temperatur

Operating: 0 to 60°C
Storage: -40 to 85°C

Feuchtigkeit

Operating: 5 to 90% RH
Storage: 5 to 90% RH

Mittlere Betriebsdauer zwischen Ausfällen

457, 253 hrs @ 25°C; 270, 131 hrs @ 45°C; 171, 981 hrs @ 60°C
Calculation model: Telcordia Issue 2
Environment: GB, GC – Ground Benign, Controlled

Mechanismus

Abmessungen

Mini-ITX Form Factor
170mm (6.7") x 170mm (6.7")

Höhe

PCB: 1.6mm
Top Side: 16.34mm
Bottom Side: 4.2mm

Packliste

1 SD106-Q170 motherboard
1 COM port cable (Length: 250mm, 1 x COM ports) A81-015011-001G
1 Serial ATA data with power cable (Length: 500mm) 332-553001-005G

Country of Origin

Taiwan
