Name: WM343-CMS
Brand: DFI

US Store

WM343-CMS

Übersicht

Home Industriecomputer Mini-ITX/microATX/ATX Systems WM343-CMS

10th Generation Intel® Core™ Processors

Triple independent display : VGA + DP++ + HDMI

Diverse Storage : 3.5"/2.5" SATA + 5.25" optical drive bay

Multiple Expansion : 1 PCIe x16, 1 PCIe x4, 2 PCI, 1 M.2 M Key, 1 M.2 E Key

15-Year CPU Life Cycle Support Until Q2' 34

Status : Eingeführt Jetzt Angebot machen

+Vergleichen +Angebot

Produktvergleich
Sie haben 0 Artikel.bis zu 3 Produkte.
Jetzt vergleichen

Angebot
Sie haben 0 Artikel.bis zu 3 Produkte.
Jetzt Angebot machen

WM343-CMS Verwandte Tags

#Edge AI Computing#Intel#4K2K-Anzeige#PCIe x16#Windows#Linux#HDMI#VGA#DP#DDR4#RoHS Zertifizierungen#CE Zertifizierungen#FCC Zertifizierungen#UKCA Zertifizierungen

System

Prozessor

10th Generation Intel® LGA 1200 Socket Processors, TDP support up to 125W
Intel® Core™ i9-10900E (10 Cores, 20M Cache, up to 4.7 GHz); 65W
Intel® Core™ i9-10900TE (10 Cores, 20M Cache, up to 4.5 GHz); 35W
Intel® Core™ i7-10700E (8 Cores, 16M Cache, up to 4.5 GHz); 65W
Intel® Core™ i7-10700TE (8 Cores, 16M Cache, up to 4.4 GHz); 35W
Intel® Core™ i5-10500E (6 Cores, 12M Cache, up to 4.2 GHz); 65W
Intel® Core™ i5-10500TE (6 Cores, 12M Cache, up to 3.7 GHz); 35W
Intel® Core™ i3-10100E (4 Cores, 6M Cache, 3.8 GHz); 65W
Intel® Core™ i3-10100TE (4 Cores, 6M Cache, to 3.6 GHz); 35W
Intel® Pentium® G6400E (2 Cores, 4M Cache, 3.8 GHz); 58W
Intel® Pentium® G6400TE (2 Cores, 4M Cache, 3.2 GHz); 35W
Intel® Celeron® G5900E (2 Cores, 2M Cache, 3.2 GHz); 58W
Intel® Celeron® G5900TE (2 Cores, 2M Cache, 3.0 GHz); 35W

Chipsatz

WM343-CMS-Q470E

Intel® Q470E Chipset

WM343-CMS-H420E

Intel® H420E Chipset

Speicher

WM343-CMS-Q470E

Four 288-pin Non-ECC UDIMM up to 128GB

WM343-CMS-Q470E

Dual Channel DDR4 2400/2666/2933MHz

WM343-CMS-H420E

Two 288-pin Non-ECC UDIMM up to 64GB

WM343-CMS-H420E

Dual Channel DDR4 2400/2666/2933MHz

BIOS

AMI SPI 256Mbit

Grafik

Controller

Intel® HD Gen 9 Graphics

Merkmal

OpenGL 4.5, DirectX 12, OpenCL 2.1
HW Decode: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
HW Encode: MPEG2, AVC/H264, JPEG, HEVC/H265, VP8, VP9

1 x VGA
1 x DP++
1 x HDMI 1.4b
VGA: resolution up to 1920x1200 @ 60Hz
DP++: resolution up to 4096x2160 @ 60Hz
HDMI: resolution up to 4096x2160 @ 24Hz

Dreifachanzeige

WM343-CMS-Q470E

VGA + DP++ + HDMI

WM343-CMS-H420E

VGA + DP++ / VGA + HDMI / DP++ + HDMI

Speicher

Extern

1 or 2 x 3.5"/2.5" SATA 3.0 drive bays (1 x 3.5" SATA drive bay, by default)
1 x 5.25" Optical drive bay

intern

WM343-CMS-Q470E

1 x M.2 2242/2260/2280 M Key (PCIe Gen3 x4 NVMe/SATA/Intel® Optane Memory and intel RST support)

WM343-CMS-Q470E

1 x M.2 2230 E Key (USB 2.0/PCIe)

WM343-CMS-H420E

N/A

Schnittstelle

1 x PCIe x16 (Gen 3)
1 x PCIe x4 (Gen 3)
2 x PCI

Audio

Audiocodec

Realtek ALC888

Schnittstelle

1 x Line-out
1 x Mic-in
1 x Line-in (opt., MOQ required)

Ethernet

Controller

WM343-CMS-Q470E

1 x Intel® I211AT PCIe (10/100/1000Mbps)

WM343-CMS-Q470E

1 x Intel® I219LM PHY with iAMT12.0 (10/100/1000Mbps)(Core i9/i7/i5 supports iAMT)

WM343-CMS-H420E

1 x Intel® I211AT PCIe (10/100/1000Mbps)

WM343-CMS-H420E

1 x Intel® I219LM PHY (10/100/1000Mbps)

LED

Anzeigen

1 x Power LED
1 x HDD LED

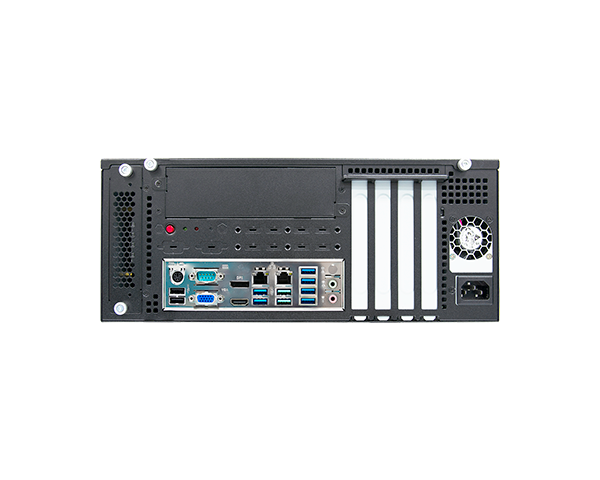

I/O Rückseite

Ethernet

2 x GbE (RJ-45)

Seriell

1 x RS-232/422/485 (RS-232 w/ power) (DB-9)

USB

2 x USB 3.2 Gen2
2 x USB 3.2 Gen1 (Up to 6 x USB 3.2 Gen1, MOQ required)
2 x USB 2.0

PS/2

1 x PS/2 (mini-DIN-6)

1 x VGA
1 x DP++
1 x HDMI

Audio

1 x Line-out
1 x Mic-in
1 x Line-in (opt., MOQ required)

Tasten

1 x Power button
1 x Reset button

Kühlung

Lüfter

1 x 12cm System Fan

Watchdog

Ausgabe und Intervall

System Reset, Programmable via Software from 1 to 255 Seconds

Sicherheit

TPM

Infineon TPM1.2/2.0 (optional)

Leistung

Versorgung

Flex ATX 150W/250W/350W/400W/500W (250W Default)

Betriebssystemunterstützung

Microsoft

Windows 10

Linux

Umgebung

Betriebs-temperatur

0 to 45°C

Aufbewahrungs-temperatur

0 to 50°C

Relative Luftfeuchtigkeit

5 to 95% RH (non-condensing)

Mechanismus

Abmessungen

349mm x 140.2mm x 290.9mm (13.74" x 5.52" x 11.45")

Konstruktion

Sheet metal

Montage

Wall mount

Gewicht

7.7kg

Farbe

no coating or black coating

Standards und Zertifizierungen

Stöße

Operating: 3G Non-operating: 5G

Vibrationen

Operating: Random 5~500Hz 0.5G Non-operating: Sine 10~500Hz 1.5G

Paketaufgabe

ISTA Project 1A

Zertifizierungen

CE, FCC Class A, RoHS, UKCA

Packliste

1 WM343-CMS330 System Unit
1 CPU Cooler (65W)
4 HDD Screws
1 System Fan

Country of Origin

Taiwan
