Name: ADN171/ADN173
Brand: DFI

US Store

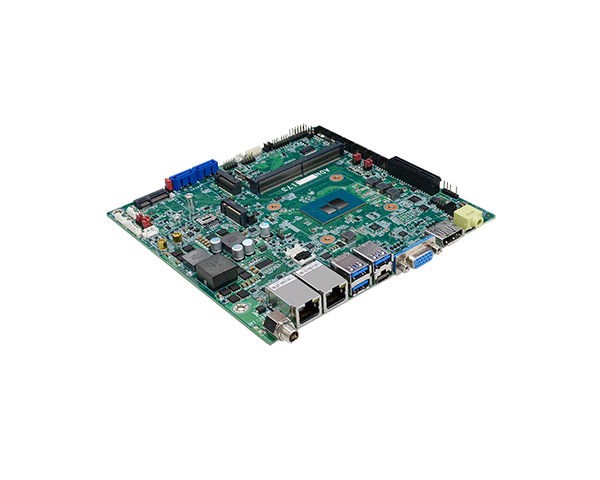

ADN171/ADN173

Übersicht

Home Industrie-Motherboards Mini-ITX ADN171/ADN173

Intel® Atom® Alder Lake-N Processors

1 DDR5 4800MHz SO-DIMM up to 16GB

4K High Resolution: Supports 4K/ 2K resolution

Triple Display: DP++/VGA + HDMI/DP++ + USB-Type C + *M2A-Display (optional)

Rich I/O Connectivity: 2 2.5GbE LAN, up to 4 USB 3.2, 1 USB Type C, 2 SATA3, 4 USB 2.0

Multiple Expansion: 1 M.2 A Key, 1 M.2 B Key, 1 M.2 E Key

Typically supports 10-Year CPU Life Cycle Until Q1’ 33 (Based on Intel IOTG Roadmap), and available for an additional 5 years support under SPS Process.

Status : Muster Verfügbar Jetzt Angebot machen

+Vergleichen +Angebot

Produktvergleich
Sie haben 0 Artikel.bis zu 3 Produkte.
Jetzt vergleichen

Angebot
Sie haben 0 Artikel.bis zu 3 Produkte.
Jetzt Angebot machen

System

Prozessor

Intel® Atom® Alder Lake-N Processors, TDP up to 15W
· Embedded
Intel Atom® x7425E, 4 cores, 6M Cache, up to 3.40 GHz, 12W
Intel Atom® x7213E, 2 cores, 6M Cache, up to 3.20 GHz, 10W
Intel Atom® x7211E, 2 cores, 6M Cache, up to 3.20 GHz, 6W
· PC Client
Intel® Core™ i3-N305, 8 cores, 6M Cache, up to 3.80 GHz, 15W
Intel® Processor N200, 4 cores, 6M Cache, up to 3.70 GHz, 6W
Intel® Processor N97, 4 cores, 6M Cache, up to 3.60 GHz, 12W
Intel® Processor N50, 2 cores, 6M Cache, up to 3.40 GHz, 6W

Speicher

One 262-pin SODIMM up to 16GB
Single Channel DDR5 4800MHz

BIOS

AMI SPI 256Mbit

Grafik

Controller

Intel® UHD Graphics

Merkmal

OpenGL 4.6, Direct X 12.1, OpenCL 3.0
HW Decode: HEVC, VP9, AV1, AVC
HW Encode: HEVC, VP9, AVC

1 x DP++/ VGA (Co-layout)
1 x DP++/ HDMI2.0 (Co-layout)
1 x USB Type C (DP alt-mode/USB3.2 Gen2/PD 15W)
HDMI: resolution up to 3840x2160 @ 24Hz
DP++: resolution up to 3840x2160 @ 60Hz
VGA: resolution up to 2048x1536 @ 60Hz
USB-C: resolution up to 3840x2160 @24Hz

Dreifachanzeige

DP++/VGA + HDMI/DP++ + USB Type C (DP alt-mode/USB3.2 Gen2/PD 15W) + M2A-Display (optional)

Erweiterung

Schnittstelle

1 x PCIe x4 (PCIe signal x2)
1 x M.2 2242/3042/3052 B Key (PCIE Gen3x1 or SATA3 and USB2.0 wi USB3(opt.))
1 x M.2 2230 E Key (PCIE Gen3x1, USB2.0, CNVi) (CNVi only support by selected CPU)
1 x M.2 3060 A Key support DFI M2A-display module (opt. MOQ required)
1 x Nano SIM socket (connected to M.2 B key)

Audio

Audiocodec

Realtek ALC888S

Ethernet

Controller

2 x Intel® I226V (10/100/1000/2500Mbps)

I/O Rückseite

Ethernet

2 x 2.5GHz RJ45

USB

4 x USB 3.2 Gen2 or 3 x USB 3.2 Gen2 + 1 x USB 2.0 or 3 x USB 3.2 Gen2 + 1 x USB Type C

1 x HDMI /DP++ (opt., MOQ may required)
1 x DP++ /VGA (opt., MOQ may required)
1 x USB Type C (DP alt-mode/USB3.2 Gen2/PD 15W)

Audio

1 x Line-out

I/O Innenseite

Seriell

2 x RS-232/422/485 (RS-232 w/ power) (2.0mm pitch)
4 x RS-232 (2.0mm pitch)

USB

4 x USB 2.0 (2.0mm pitch) or 3 x USB 2.0 (2.00mm pitch) + 1 x Vertical USB 2.0 (type A) (opt., MOQ required)

Audio

1 x S/PDIF
1 x Line-out/Mic-in

SATA

2 x SATA 3.0 (up to 6Gb/s)

DIO

1 x 8-bit DIO

SMBus

1 x SMBus

Watchdog

Ausgabe und Intervall

System Reset, Programmable via Software from 1 to 255 Seconds

Sicherheit

TPM

dTPM (default)
fTPM (option)

Leistung

Typ

ADN171

Single 12VDC (+/-5%)

ADN173

Wide Range 9~36V

Anschluss

DC-in Jack (Default)
Right Angle Connector (4-pin)
Vertical Type Connector (4-pin)

Verbrauch

Idle: x7213E 10W: 12V @ 0.62A (7.44W)
Max: x7213E 10W: 12V @ 2.31A (27.72W)

RTC-Batterie

CR2032 Coin Cell

Betriebssystemunterstützung

Microsoft

Windows IoT Enterprise 10 LTSB
Windows 11

Linux

Umgebung

Temperatur

Operating: -5 to 65°C
Storage: -40 to 85°C

Feuchtigkeit

Operating: 5 to 90% RH
Storage: 5 to 90% RH

Mittlere Betriebsdauer zwischen Ausfällen

ADN171

ADN171-CB-N200

ADN171

MTBF 478,716 hrs @ 25°C; 297,120 hrs @ 45°C; 197,152 hrs @ 60°C; 148,106 hrs @ 70°C;

ADN171

Calculation model: Telcordia Issue 4

ADN171

Environment: GB, GC – Ground Benign, Controlled

ADN173

ADN173-CB-x7425

ADN173

MTBF 455,085 hrs @ 25°C; 278,736 hrs @ 45°C; 183,740 hrs @ 60°C; 137,635 hrs @ 70°C;

ADN173

Calculation model: Telcordia Issue 4

ADN173

Environment: GB, GC – Ground Benign, Controlled

Mechanismus

Abmessungen

Mini-ITX Form Factor
170mm (6.7") x 170mm (6.7")

Höhe

PCB: 1.6mm
Top Side: 20mm
Bottom Side: 3mm

Standards und Zertifizierungen

Zertifizierungen

CE, FCC, RoHS, UKCA, KC

Packliste

· 1 ADN171/ADN173 motherboard
· 1 COM port cable (Length: 250mm, 1 x COM ports)
· 1 Serial ATA data & power cable w/lock (Length: 300mm)
· 1 Heat sink

Country of Origin

Taiwan

Bestellinformationen

Modellbezeichnung Teilenummer Beschreibung
Modellbezeichnung :
ADN171-CB-x7213E Teilenummer :
770-ADN1711-000G Beschreibung :
Intel® Atom® x7213E, 1 DDR5, Rear I/O(1 DP++, 1 VGA, 2 LAN, 3 USB 3.2 Gen2, 1 USB Type C), Internal I/O (4 RS-232, 2 RS-232/422/485, 2 USB 2.0), 12V DC Jack, Fanless, -5 to 65°C. Note: DO NOT SUPPORT CNVi.
Modellbezeichnung :
ADN171-CB-N200 Teilenummer :
770-ADN1711-100G Beschreibung :
Intel® Processor N200, 1 DDR5, Rear I/O(1 DP++, 1 HDMI, 2 LAN, 4 USB 3.2 Gen2), Internal I/O (4 RS-232, 2 RS-232/422/485, 2 USB 2.0), 12V DC Jack, Fanless, -5 to 65°C
Modellbezeichnung :
ADN171-CB-N50 Teilenummer :
770-ADN1711-200G Beschreibung :
Intel® Processor N50, 1 DDR5, Rear I/O(2 DP++, 2 LAN, 3 USB 3.2 Gen2, 1 USB 2.0), Internal I/O (4 RS-232, 2 RS-232/422/485, 2 USB 2.0), 12V DC Jack, Fanless, -5 to 65°C
Modellbezeichnung :
ADN171-CB-N97 Teilenummer :
770-ADN1711-300G Beschreibung :
Intel® Processor N97, 1 DDR5, Rear I/O(2 DP++, 2 LAN, 3 USB 3.2 Gen2, 1 USB Type C), Internal I/O (4 RS-232, 2 RS-232/422/485, 2 USB 2.0), 12V DC Jack, Fanless, -5 to 65°C
Modellbezeichnung :
ADN171-CB-i3-N305 Teilenummer :
770-ADN1711-400G Beschreibung :
Intel® Atom® i3-N305, 1 DDR5, Rear I/O(1 DP++, 1 HDMI, 2 LAN, 3 USB 3.2 Gen2, 1 USB 2.0), Internal I/O (4 RS-232, 2 RS-232/422/485, 2 USB 2.0), 12V DC Jack, Fanless, -5 to 65°C
Modellbezeichnung :
ADN173-CB-x7213E Teilenummer :
770-ADN1731-000G Beschreibung :
Intel® Atom® x7213E, 1 DDR5, Rear I/O(1 DP++, 1 HDMI, 2 LAN, 3 USB 3.2 Gen2, 1 USB 2.0), Internal I/O (4 RS-232, 2 RS-232/422/485, 2 USB 2.0), 9~36V DC Jack, Fanless, -5 to 65°C. Note: DO NOT SUPPORT CNVi.
Modellbezeichnung :
ADN173-CB-N50 Teilenummer :
770-ADN1731-100G Beschreibung :
Intel® Processor N50, 1 DDR5, Rear I/O(2 DP++, 2 LAN, 3 USB 3.2 Gen2, 1 USB Type C), Internal I/O (4 RS-232, 2 RS-232/422/485, 2 USB 2.0), 9~36V DC Jack, Fanless, -5 to 65°C
Modellbezeichnung :
ADN173-CB-x7425E Teilenummer :
770-ADN1731-200G Beschreibung :
Intel® Atom® x7425E, 1 DDR5, Rear I/O(1 DP++, 1 VGA, 2 LAN, 3 USB 3.2 Gen2, 1 USB Type C), Internal I/O (4 RS-232, 2 RS-232/422/485, 2 USB 2.0), 9~36V DC Jack, Fanless, -5 to 65°C
Modellbezeichnung :
ADN173-CB-N97 Teilenummer :
770-ADN1731-300G Beschreibung :
Intel® Processor N97, 1 DDR5, Rear I/O(2 DP++, 2 LAN, 3 USB 3.2 Gen2, 1 USB 2.0), Internal I/O (4 RS-232, 2 RS-232/422/485, 2 USB 2.0), 9~36V DC Jack, Fanless, -5 to 65°C
Modellbezeichnung :
ADN173-CB-i3-N305 Teilenummer :
770-ADN1731-400G Beschreibung :
Intel® Atom® i3-N305, 1 DDR5, Rear I/O(1 DP++, 1 HDMI, 2 LAN, 3 USB 3.2 Gen2, 1 USB 2.0), Internal I/O (4 RS-232, 2 RS-232/422/485, 2 USB 2.0), 9~36V DC Jack, Fanless, -5 to 65°C
