Name: EC500-HD
Brand: DFI

US Store

EC500-HD

Übersicht

Home Industriecomputer Lüfterloses embedded System EC500-HD

Modular konzipiertes System mit Intel® Core™ 4. Gen.

Unterstützt DDR3 SODIMM bis 16 GB

1 x 2,5-Zoll-SATA-Laufwerkseinschub

Kompakte, kostengünstige Lösung

Umfassende I/O: 2 LAN, 6 COM, 6 USB

7 Jahre CPU-Lebensdauer bis Q3' 19 (Basierend auf Intel IOTG Roadmap)

Status : EOL

EOL-Upgrade : https://pages.dfi.com/please-take-action-to-transit-your-dfi-ec500-hd-series-system-de

+Vergleichen +Angebot

Produktvergleich
Sie haben 0 Artikel.bis zu 3 Produkte.
Jetzt vergleichen

Angebot
Sie haben 0 Artikel.bis zu 3 Produkte.
Jetzt Angebot machen

EC500-HD Eingebettete Lösung mit: DFI-eigene Hauptplatine

EC500-HD Verwandte Tags

#IoT#Intel#Mini PCIe#Lüfterloses Design#Kompakte Größe#Windows#Linux#VGA#DDR3#RoHS Zertifizierungen#CE Zertifizierungen#FCC Zertifizierungen

System

Prozessor

4th Generation Intel® Core™ processors (22nm process technology)
Intel® Core™ i7-4770TE (8M Cache, up to 3.3 GHz); 45W
Intel® Core™ i5-4590T (6M Cache, up to 3.0 GHz); 35W
Intel® Core™ i5-4570TE (4M Cache, up to 3.3 GHz); 35W
Intel® Core™ i3-4350T (4M Cache, 3.1 GHz); 35W
Intel® Core™ i3-4340TE (4M Cache, 2.6 GHz); 35W
Intel® Core™ i3-4330TE (4M Cache, 2.4 GHz); 35W
Intel® Pentium® G3320TE (3M Cache, 2.3 GHz); 35W
Intel® Celeron® G1820TE (2M Cache, 2.2 GHz); 35W

Chipsatz

Intel® H81 Express Chipset

Speicher

Two 204-pin SODIMM up to 16GB
Dual Channel DDR3 1333/1600MHz

Grafik

Controller

Intel® HD Graphics

1 x VGA
VGA: 24-bit, resolution up to 1920x1200 @ 60Hz

Einzelanzeige

1 x VGA

Speicher

Extern/intern

1 x 2.5" SATA 3.0 Drive Bay

Erweiterung

Schnittstelle

1 x Full-size Mini PCIe (PCIe/USB/SATA)

Ethernet

Controller

1 x Intel® I210 PCIe (10/100/1000Mbps)
1 x Intel® I217 PCIe (10/100/1000Mbps)

LED

Anzeigen

1 x Status LED
1 x HDD LED

I/O Vorderseite

Seriell

4 x RS-232 (DB-9)

USB

2 x USB 2.0 (type A)

Tasten

1 x Power Button with LED
1 x Reset Button

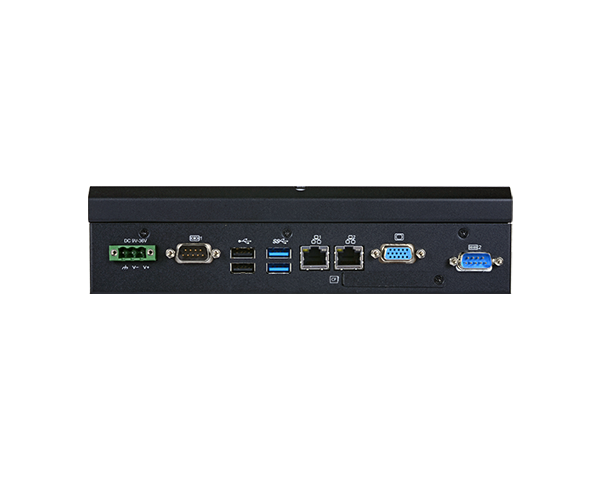

I/O Rückseite

Ethernet

2 x GbE (RJ-45)

Seriell

2 x RS-232/422/485 with Power (DB-9)

USB

2 x USB 3.0 (type A)
2 x USB 2.0 (type A)

1 x VGA

Watchdog

Ausgabe und Intervall

System Reset, Programmable via Software from 1 to 255 Seconds

Leistung

Typ

Wide Range 9~36V

Anschluss

3-Pole Terminal Block

Betriebssystemunterstützung

Betriebssystem-unterstützung

Windows XP (32-bit) (limited function)
Windows 7, WES 7, Windows 8, WE8S
Windows 10 IoT Enterprise
Linux (Distribution available upon request)

Umgebung

Betriebs-temperatur

0 to 45°C

Aufbewahrungs-temperatur

-20 to 85°C

Mechanismus

Konstruktion

Aluminum + SGCC

Montage

Wall Mount

Abmessungen (B x H x T)

235mm x 63.2mm x 222mm (W x H x D)

Gewicht

5.4kg

Standards und Zertifizierungen

Stöße

Half Sine Wave 3G, 11ms, 3 Shock Per Axis

Vibrationen

IEC68-2-64

Zertifizierungen

CE, FCC Class A, RoHS

Packliste

1 EC500 system unit

Country of Origin

Taiwan

Bestellinformationen

Modellbezeichnung Teilenummer Beschreibung
Modellbezeichnung :
EC500-HD6060 Teilenummer :
750-EC5000-000G Beschreibung :
Fanless, i7/i5/i3, H81, 6 COM, 6 USB, RoHS

Optionale Artikel

Artikelname Teilenummer Beschreibung
Artikelname :
CPU Teilenummer :
785-1150DL Beschreibung :
CPU, LGA1150, Long-Term Support, RoHS
Artikelname :
8GB DDR3L Teilenummer :
785-RSOD38G-L Beschreibung :
SODIMM, DDR3L Module (supports dual voltage 1.5V DDR3/1.35V DDR3L), 8GB, RoHS
Artikelname :
4GB DDR3L Teilenummer :
785-RSOD34G-L Beschreibung :
SODIMM, DDR3L Module (supports dual voltage 1.5V DDR3/1.35V DDR3L), 4GB, RoHS
Artikelname :
2GB DDR3L Teilenummer :
785-RSOD32G-L Beschreibung :
SODIMM, DDR3L Module (supports dual voltage 1.5V DDR3/1.35V DDR3L), 2GB, RoHS
Artikelname :
500GB HDD Teilenummer :
785-H25500G Beschreibung :
2.5” SATA HDD, 500GB, RoHS
Artikelname :
320GB HDD Teilenummer :
785-H25320G Beschreibung :
2.5” SATA HDD, 320GB, RoHS
Artikelname :
1TB SSD Teilenummer :
785-S251TBG Beschreibung :
2.5" SATA SSD, 1TB MLC, RoHS
Artikelname :
512GB SSD Teilenummer :
785-S25512G Beschreibung :
2.5" SATA SSD, 512GB MLC, RoHS
Artikelname :
256GB SSD Teilenummer :
785-S25256G Beschreibung :
2.5" SATA SSD, 256GB MLC, RoHS
Artikelname :
128GB SSD Teilenummer :
785-S25128G Beschreibung :
2.5" SATA SSD, 128GB MLC, RoHS
Artikelname :
64GB SSD Teilenummer :
785-S25064G Beschreibung :
2.5" SATA SSD, 64GB MLC, RoHS
Artikelname :
128GB mSATA Teilenummer :
785-MS128GMF Beschreibung :
mSATA Card, 128GB MLC, RoHS
Artikelname :
64GB mSATA Teilenummer :
785-MS64GMF Beschreibung :
mSATA Card, 64GB MLC, RoHS
Artikelname :
32GB mSATA Teilenummer :
785-MS32GMF Beschreibung :
mSATA Card, 32GB MLC, RoHS
Artikelname :
16GB mSATA Teilenummer :
785-MS16GMF Beschreibung :
mSATA Card, 16GB MLC, RoHS
Artikelname :
8GB mSATA Teilenummer :
785-MS08GMF Beschreibung :
mSATA Card, 8GB MLC, RoHS
Artikelname :
4GB mSATA Teilenummer :
785-MS04GMF Beschreibung :
mSATA Card, 4GB MLC, RoHS
Artikelname :
Wi-Fi Teilenummer :
761-110091-000G Beschreibung :
Wi-Fi Kit, RoHS
Artikelname :
Power Cord Teilenummer :
785-PWRD Beschreibung :
Power Cord, Standards (USA/EUR/CH), 1.8m, RoHS
Artikelname :
Power Adapter Teilenummer :
671-110003-100G Beschreibung :
120W, 19V/6.31A, Level 6, RoHS
Artikelname :
Wall Mount Teilenummer :
761-EC5410-000G Beschreibung :
Wall Mount Kit, RoHS

* 785-XXX ist eine Gruppennummer anstelle einer eindeutigen Teilenummer. Bitte wenden Sie sich an Ihren regionalen Vertriebsmitarbeiter, falls Sie weitere Informationen benötigen.

EC500-HD｜Intel®｜Industriecomputer｜DFI

EC500-HD Übersicht

Modular konzipiertes System mit Intel® Core™ 4. Gen.

Unterstützt DDR3 SODIMM bis 16 GB

1 x 2,5-Zoll-SATA-Laufwerkseinschub

Kompakte, kostengünstige Lösung

Umfassende I/O: 2 LAN, 6 COM, 6 USB

7 Jahre CPU-Lebensdauer bis Q3' 19 (Basierend auf Intel IOTG Roadmap)

EC500-HD Feature

Breiter Spannungsbereich: 9~36V DC-in

Lüfterloses Design

Kompakte Größe

VGA

DDR3
