HM920-QM87

產品概要

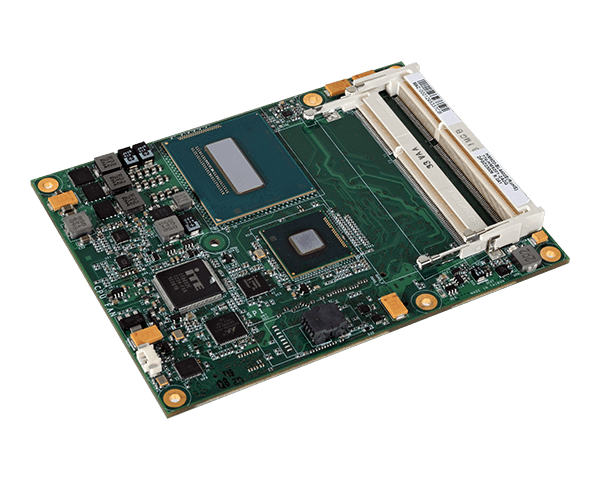

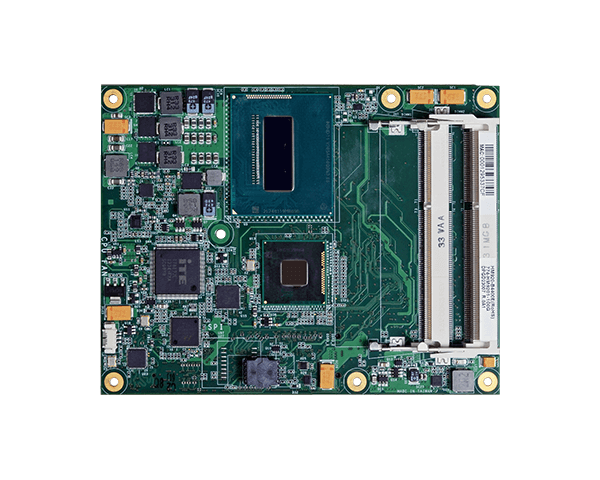

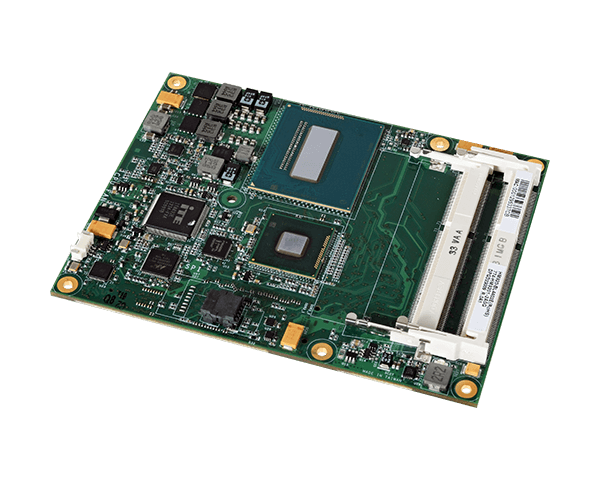

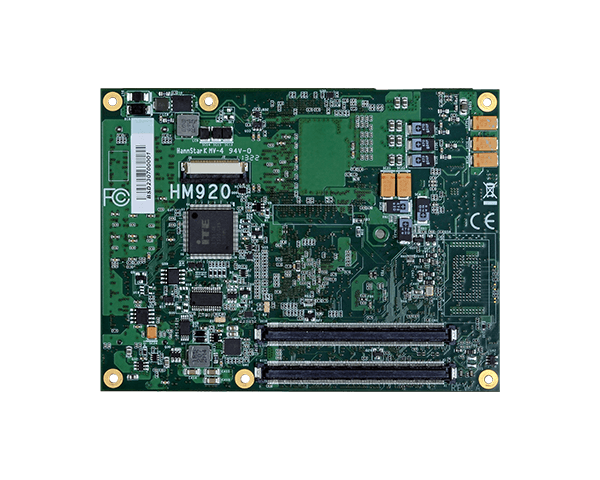

首頁嵌入式電腦模組 COM Express Basic HM920-QM87

第四代 Intel® Core™, Intel® QM87 晶片組

雙通道 DDR3L 1600MHz SODIMM 至16GB

1 VGA, 1 LVDS

多重擴充訊號: 1 PCIe x16, 4 SATA 3.0, 1 LPC, 1 I2C, 1 SMBus

豐富 I/O: 1 Intel GbE, 8 USB 2.0

7年CPU長期支援至Q3' 19 (Based on Intel IOTG Roadmap)

狀態 : 停止銷售

+加入比較表 +加入詢價表

產品比較
目前共有 0 樣產品可同時比較三款產品
前往比較

加入詢價表
目前共有 0 樣產品可同時詢價三款產品
前往詢價

系統

處理器

4th generation Intel® Core™ processors, BGA 1364
Intel® Core™ i7-4700EQ, 6M Cache, 2.4GHz (3.4GHz), 47W
Intel® Core™ i5-4400E, 3M Cache, 2.7GHz (3.3GHz), 37W
Intel® Core™ i5-4402E, 3M Cache, 1.6GHz (2.7GHz), 25W
Intel® Core™ i3-4100E, 3M Cache, 2.4GHz, 37W
Intel® Core™ i3-4102E, 3M Cache, 1.6GHz, 25W

晶片組

Intel® QM87 Chipset

記憶體

Two 204-pin SODIMM up to 16GB
Dual Channel DDR3L 1600MHz

BIOS

AMI 64Mbit SPI

顯示

控制器

Intel® HD Graphics 4600

特性

OpenGL up to 4.0, DirectX 11.1, OpenCL 1.2

顯示器

1 x VGA
1 x LVDS
VGA: resolution up to 2048x1536 @ 75Hz
LVDS: dual channel 24-bit, resolution up to 1920x1200 @ 60Hz

擴充

介面

1 x PCIe x16 (Gen 3)
5 x PCIe x1
4 x PCI (PCI 2.3)
1 x LPC
1 x I2C
1 x SMBus
1 x IDE

音訊

介面

HD Audio

乙太網路

控制器

1 x Intel® I217LM with iAMT9.0 (10/100/1000Mbps)

輸入/輸出

USB

8 x USB 2.0

SATA

4 x SATA 3.0 (up to 6Gb/s)

SSD

1 x 4-bit GPIO (Default 4 inputs and 4 outputs)
1 x 2GB/4GB/8GB/16GB/32GB/64GB SSD (available upon request)

監視計時器

輸出與時間間隔

System Reset, Programmable via Software from 1 to 255 Seconds

安全性

信賴平臺模組

Available Upon Request

電源

類型

12V, 5VSB, VCC_RTC (ATX mode)
12V, VCC_RTC (AT mode)

耗能

Typical: 12V @ 2.0582A (24.6984Watt)
Max.: 12V @ 3.4143A (40.9716Watt)

支援作業系統

Windows XP Professional x86 & SP3 (32-bit) (limited function)
Windows 7 Ultimate x86 & SP1 (32-bit)
Windows 7 Ultimate x64 & SP1 (64-bit)
Windows 8 Enterprise x86 (32-bit)
Windows 8 Enterprise x64 (64-bit)

環境指標

溫度

Operating: 0 to 60°C
Storage: -20°C to 85°C

濕度

Operating: 5 to 90% RH
Storage: 5 to 90% RH

MTBF

727,289 hrs @ 25°C; 420,729 hrs @ 45°C
Calculation model: Telcordia Issue 2, Method I Case 3
Environment: GB, GC – Ground Benign, Controlled

機械結構

尺寸

COM Express® Basic 95mm (3.74") x 125mm (4.9")

規範

PICMG COM Express® R2.1, Type 2

安規認證

認證

CE, FCC Class B, RoHS

裝箱單

1 HM920 board
Heat spreader with heat sink and fan: 761-HSWMBL-000G

Country of Origin

台灣
